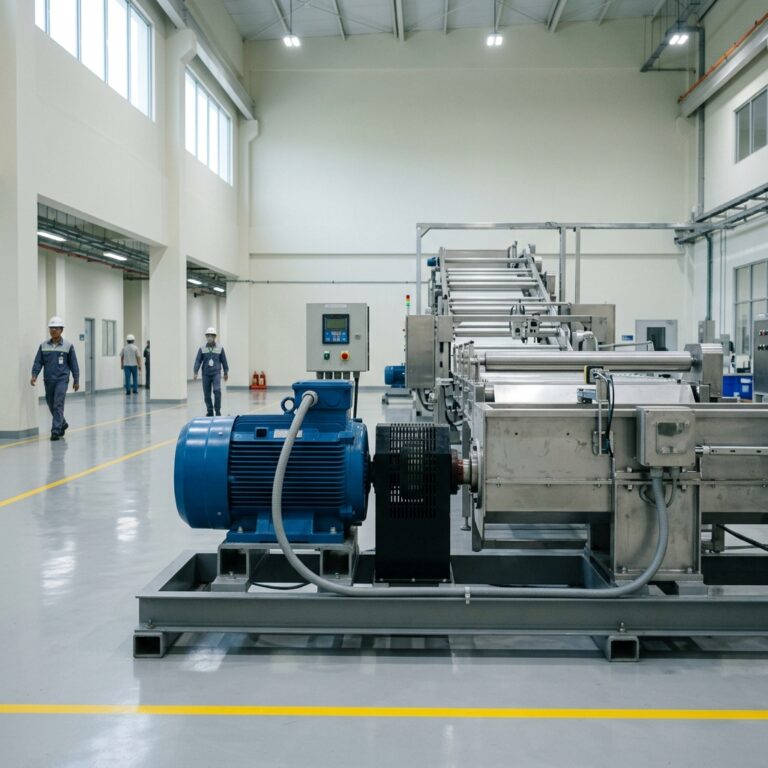

Elektromotor vibriert
Industrielle Anlagen weisen komplexe dynamische Belastungsprofile auf.
Rotierende Massen erzeugen dabei unweigerlich mechanische Schwingungen.
Dieses Phänomen tritt in Produktionsstätten und bei der technischen Gebäudeausrüstung gleichermaßen auf.
Ein unzureichend isolierter Antrieb überträgt diese dynamischen Kräfte direkt auf die angrenzende Struktur.
Daraus resultieren störende Körperschallübertragungen und potenziell gravierende Materialschäden.
Für Sie als Ingenieur oder Fachplaner stellt sich die Aufgabe, diese Vibrationen systematisch zu erfassen und zu eliminieren.
Eine fundierte technische Analyse bildet stets das Fundament einer erfolgreichen Schwingungsisolierung.
Die Betrachtung der physikalischen Parameter zeigt die Notwendigkeit exakter Auslegungen.

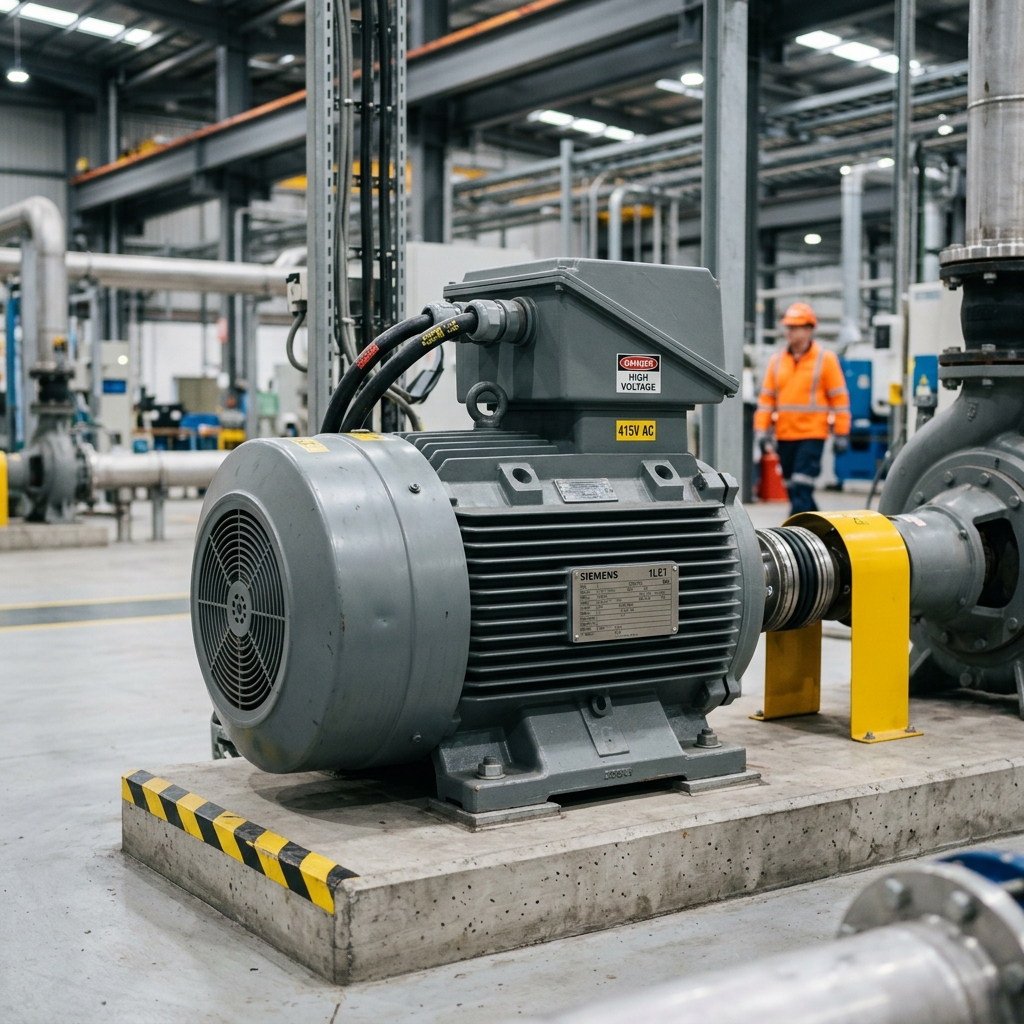

Elektromotor vibriert? Ursachen finden und Vibrationen nachhaltig reduzieren
Ihr Elektromotor vibriert oder läuft unruhig? Auffällige Schwingungen entstehen häufig durch Unwucht am Rotor/Lüfter, Lagerdefekte, Fehlausrichtung (Kupplung, Riemenantrieb), lockere Befestigungen oder Resonanzen von Grundrahmen, Fundament und angeschlossener Maschine (Pumpe, Lüfter, Getriebe). Unbehandelt führt das oft zu Lagerschäden, erhöhtem Verschleiß, Geräuschen und ungeplanten Stillständen.
STS Schwingungstechnik unterstützt Sie von der Schwingungsmessung und Diagnose bis zur passenden Maßnahme: Auswuchten, Ausrichten, Optimierung der Aufstellung/Fundamentierung sowie Schwingungsdämpfer und Entkopplungselemente zur Reduktion der Schwingungsübertragung. Ziel ist ein stabiler, leiser Lauf, längere Standzeiten und mehr Betriebssicherheit – auch bei kritischen Drehzahlbereichen und wechselnden Lasten.
Schnelle Ersteinschätzung: Bitte nennen Sie Motortyp (Drehstrom/Servo), Drehzahl/Polzahl, Leistung, Montageart (Fuß/Flansch), Kopplung (direkt/Riemen) und wann die Vibrationen auftreten (Leerlauf/Last).

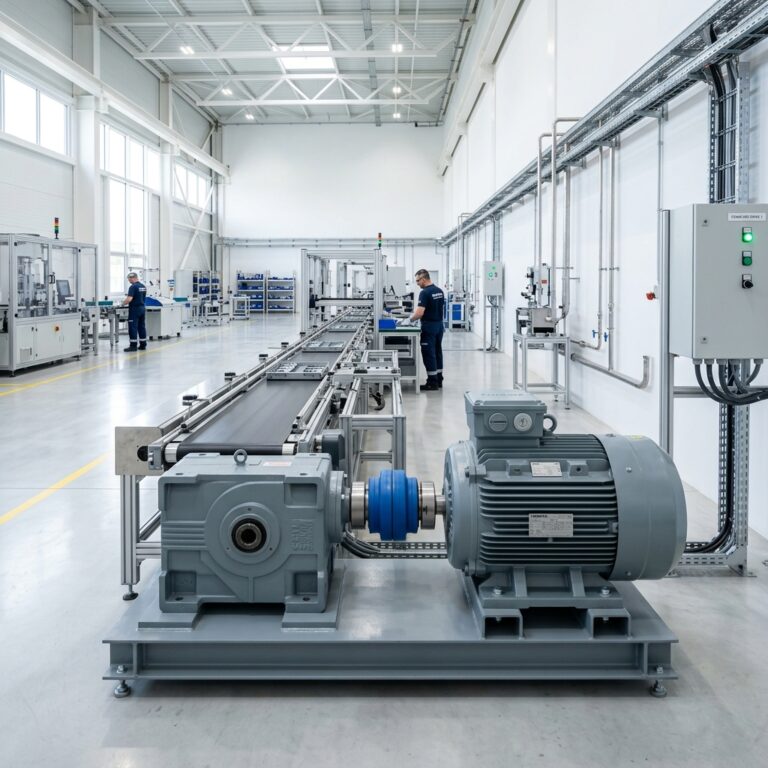

Warum ist schnelles Handeln gefragt, wenn ein Elektromotor vibriert?
Der Betrieb industrieller Antriebe unterliegt strengen physikalischen Gesetzmäßigkeiten.
Rotoren besitzen fertigungsbedingt eine gewisse Restunwucht. Diese Unwucht führt zu periodischen Fliehkräften während der Rotation. Solche Kräfte leiten Erregerschwingungen in das Maschinengehäuse ein.
Ein kritisches Szenario entsteht, wenn ein Elektromotor vibriert und die auftretende Erregerfrequenz nahe der Eigenfrequenz des Systems liegt. Dieser Zustand wird als Resonanz bezeichnet. Bei Resonanz verstärken sich die Amplituden der Schwingung drastisch. Die wirkenden Kräfte können ein Vielfaches der ursprünglichen Unwuchtkraft annehmen.
Statische Fundamente oder angrenzende Stahlbaukonstruktionen nehmen diese Energie auf.
Auf Dauer führt diese Dauerwechselbeanspruchung unweigerlich zu struktureller Materialermüdung. Risse in Schweißnähten oder der Ausfall von Lagern sind typische Schadensbilder. Zusätzlich strahlen großflächige Bauteile den aufgenommenen Körperschall als sekundären Luftschall ab.
Dadurch steigen die Lärmemissionen in der Produktionshalle massiv an.
Arbeitsschutzrichtlinien und gesetzliche Grenzwerte für Lärm am Arbeitsplatz sind somit in Gefahr.
Die Rolle der elektromagnetischen Felder
Neben rein mechanischen Ursachen existieren auch elektromagnetische Einflussfaktoren. Asymmetrische Magnetfelder im Luftspalt zwischen Stator und Rotor rufen radiale Zugkräfte hervor.
Diese dynamischen Zugkräfte verformen das Statorgehäuse im Millimeterbruchteilbereich.
Auch diese hochfrequenten Verformungen übertragen sich auf die Lagerung. Die Analyse trennt strikt zwischen mechanischen und elektromagnetischen Erregerquellen.
Welche physikalischen Parameter gelten, sobald ein Elektromotor vibriert?
Die Schwingungslehre liefert die mathematischen Modelle zur Beurteilung der Sachlage. Jedes schwingungsfähige System besitzt eine spezifische Masse und eine definierte Steifigkeit.
Aus diesen beiden Werten resultiert die ungedämpfte Eigenfrequenz des Systems. Die Erregerfrequenz hingegen hängt direkt von der aktuellen Drehzahl des Antriebs ab.
Ein Motor mit einer Drehzahl von 1500 Umdrehungen pro Minute generiert eine primäre Erregerfrequenz von exakt 25 Hertz. Das Verhältnis zwischen der Erregerfrequenz und der Eigenfrequenz der Lagerung nennt die Fachsprache Abstimmungsverhältnis.
Eine wirksame Isolierung beginnt erst, wenn dieses Abstimmungsverhältnis den Wert der Wurzel aus zwei überschreitet. Liegt der Wert darunter, kommt es zu einer Verschlechterung der Situation. Die eingeleiteten Kräfte würden in diesem Fall sogar verstärkt auf das Fundament übertragen. Für Sie als Planer bedeutet dies eine zwingende Berechnung der notwendigen Federsteifigkeit.
Die Isolierelemente müssen weich genug sein, um eine tiefe Eigenfrequenz zu erzeugen.
Gleichzeitig fordern die Betriebsparameter eine ausreichende Stabilität zur Aufnahme der statischen Last.
Körperschall und tieffrequente Vibrationen
Die Übertragungswege der Störenergie verlangen eine genaue Differenzierung.
Tieffrequente Schwingungen unterhalb von etwa 20 Hertz spüren Menschen als taktile Erschütterung. Diese Frequenzen breiten sich im Erdreich oder in Betonböden nahezu verlustfrei über weite Strecken aus.
Frequenzen oberhalb von 20 Hertz fallen in das Spektrum des hörbaren Körperschalls. Sie versetzen Wände oder Verkleidungen in Schwingung, die dann hörbaren Lärm abgeben. Ein zielgerichtetes Isolierkonzept muss beide Frequenzbänder berücksichtigen.
Wie erfolgt die genaue Messung, wenn ein Elektromotor vibriert?
Die bloße visuelle Beobachtung reicht für eine technische Beurteilung keinesfalls aus. Fachleute nutzen hochpräzise Schwingungsaufnehmer zur Datenerfassung.
Piezoelektrische Beschleunigungssensoren erfassen die dynamischen Veränderungen an den Lagerstellen.Die gemessenen Signale durchlaufen eine schnelle Fourier-Transformation. Diese mathematische Operation wandelt das komplexe Zeitsignal in ein übersichtliches Frequenzspektrum um.
Im Spektrum erkennen Techniker sofort die dominierenden Störfrequenzen. Ein hoher Peak bei der einfachen Drehfrequenz deutet klassisch auf eine mechanische Unwucht hin. Treten hohe Amplituden bei der doppelten Netzfrequenz auf, liegen eher elektromagnetische Ursachen vor.
Die Schwinggeschwindigkeit in Millimetern pro Sekunde dient als zentraler Bewertungsmaßstab. Die Norm ISO 10816 definiert klare Grenzwerte für verschiedene Maschinenklassen.
Eine Überschreitung dieser Toleranzen erfordert zwingende Korrekturmaßnahmen.
In diesem Punkt der Prozesskette rückt die Integration spezialisierter Isolationsbauteile in den Fokus. Die exakte Auslegung dieser Komponenten erfordert spezifisches Fachwissen über Elastomerwerkstoffe.
Wo finden Sie technische Lösungen, falls Ihr Elektromotor vibriert?
Die Komplexität der Schwingungslehre verlangt nach ausgewiesener Expertise bei der Auslegung der Dämpfungselemente.
Die STS Schwingungstechnik Schuster GmbH aus Schwäbisch Gmünd agiert als spezialisierter Partner für exakt diese industriellen Herausforderungen.
Das Unternehmen bietet fundierte Lösungen für die schwingungstechnische Lagerung von Maschinen und Anlagen.
Sobald ein Elektromotor vibriert und Grenzwerte überschreitet, liefern die Spezialisten aus Baden-Württemberg die passenden Gummimetallverbindungen. Elastomere Dämpfer wandeln die kinetische Schwingungsenergie in thermische Energie um.
Dieser physikalische Vorgang entkoppelt die Maschine effektiv vom Untergrund.
Die STS Schwingungstechnik Schuster GmbH nutzt dabei das fundierte Wissen über die spezifischen Federkennlinien verschiedener Kautschukmischungen. Naturkautschuk weist beispielsweise hervorragende dynamische Eigenschaften auf.
Für Umgebungen mit Ölbelastung oder hohen Temperaturen kommen hingegen synthetische Elastomere zum Einsatz. Die Experten wählen den exakten Werkstoff und die optimale Geometrie des Puffers basierend auf Ihren Maschinendaten aus.
Die Abstimmung erfolgt so präzise, dass das System den überkritischen Bereich sicher erreicht. Dadurch sinkt die Kraftübertragung auf ein absolutes Minimum.
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Strukturierte Herangehensweise für optimale Ergebnisse
Die Zusammenarbeit mit Spezialisten sichert die Langlebigkeit Ihrer Anlagen.
Die STS Schwingungstechnik Schuster GmbH begleitet Sie durch den gesamten technischen Prozess.
Daraus ergeben sich konkrete Vorteile für Ihre Projektierung:
Analyse der vorliegenden Maschinendaten und Schwingungsprofile
Beratung für passgenaue Komponenten und Werkstoffe
Berechnung der Störfrequenzen und der notwendigen Federsteifigkeit
Direktvertrieb der gefertigten schwingungstechnischen Bauteile
Schnelles Lager für die zeitnahe Verfügbarkeit in kritischen Projekten
Die Vermeidung von Produktionsausfällen hat höchste Priorität. Der Einsatz standardisierter oder individuell angefertigter Schwingungsdämpfer schützt die wertvolle Infrastruktur. Die Implementierung der Elastomerbauteile verläuft nach der Berechnung äußerst effizient.
Die Elemente werden direkt zwischen dem Maschinenfuß und dem Fundament montiert. Eine feste Verschraubung sichert die Anlage gegen seitliche Schubkräfte.

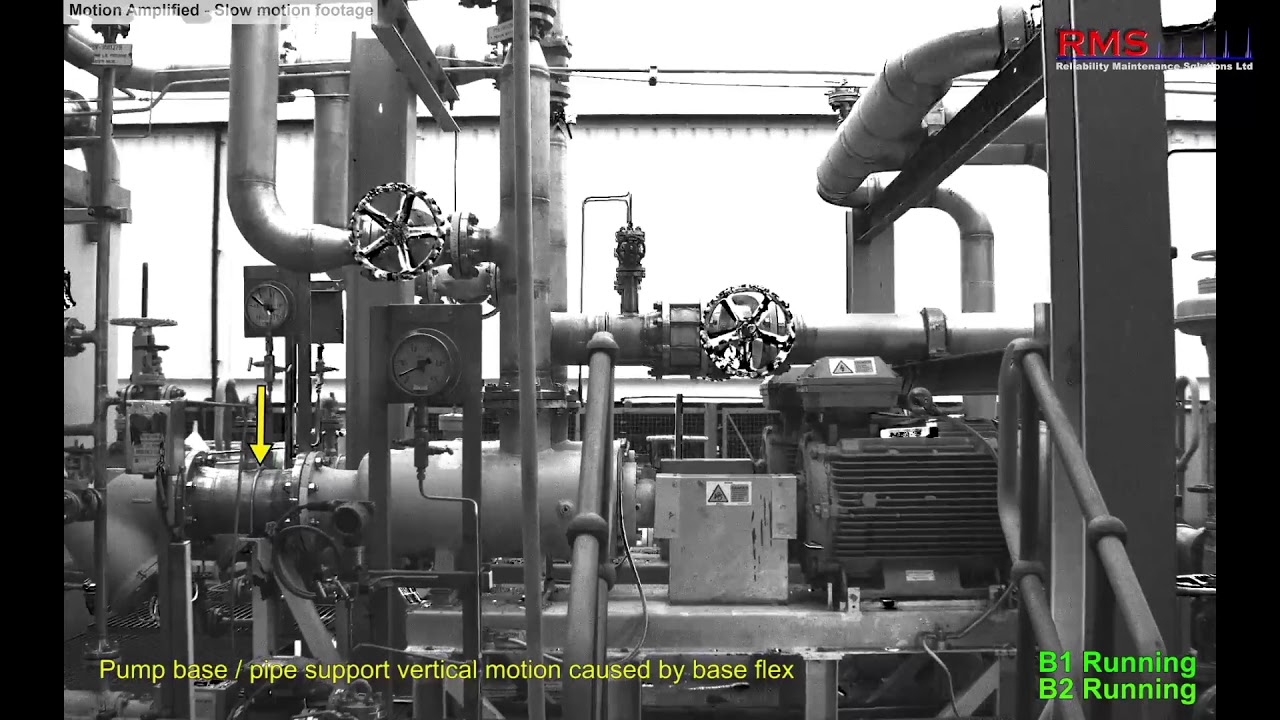

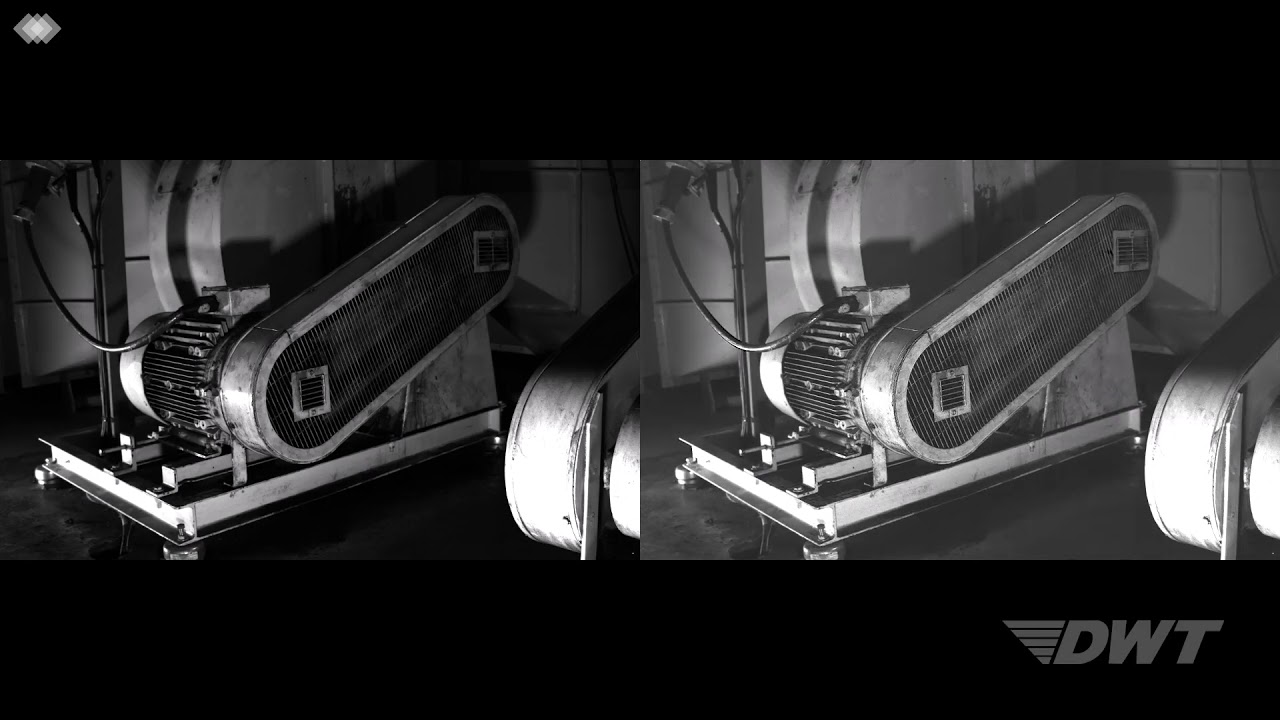

Playlist
4:07
0:33
1:06
0:10

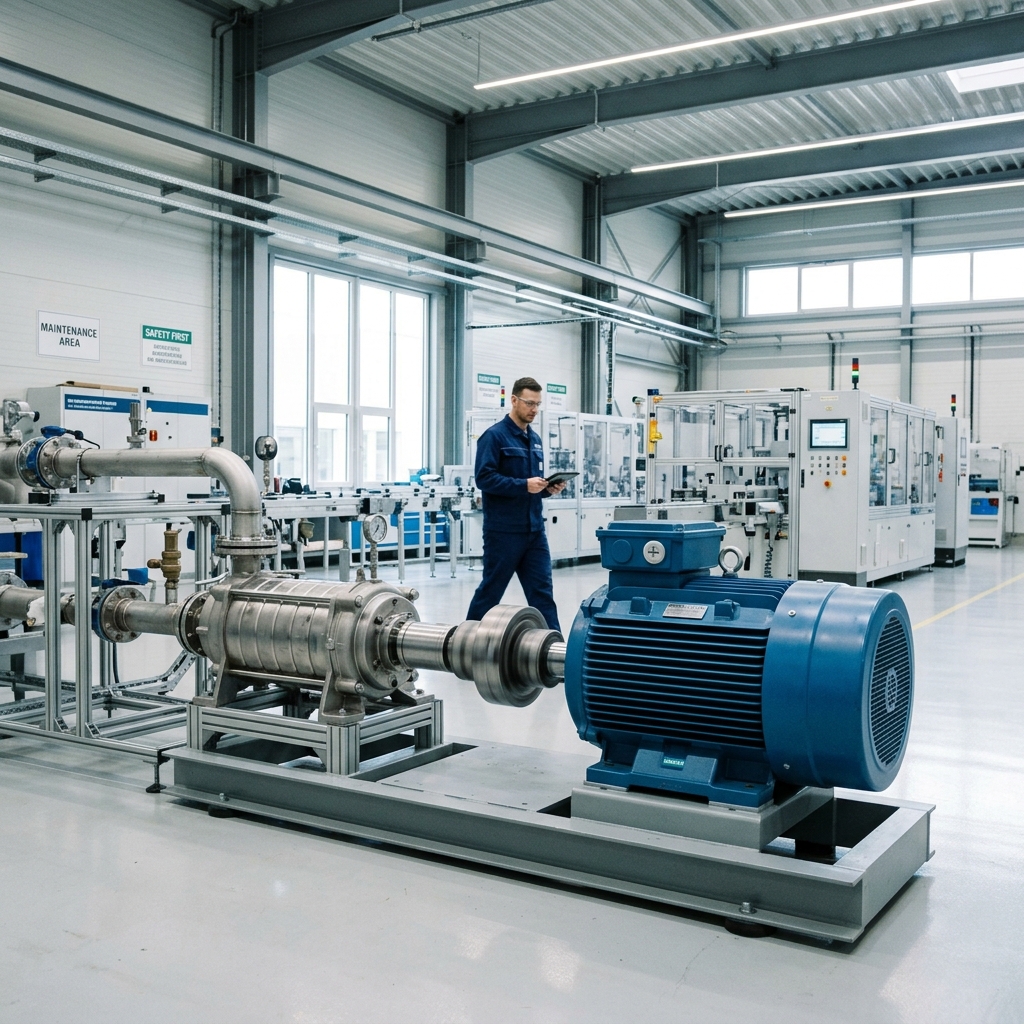

Praxisbeispiel: Isolierung einer Großpumpe
Eine konkrete Fallstudie verdeutlicht die Wirksamkeit der Berechnungen. In einer Industrieanlage verursachte eine zentrale Kühlwasserpumpe massive Strukturvibrationen. Das System bestand aus einer Pumpe und einem starr gekuppelten Antrieb.
Die Gesamtmasse des Aggregats betrug exakt 750 Kilogramm.
Die Arbeitsdrehzahl lag bei konstanten 1450 Umdrehungen pro Minute.
Die daraus resultierende primäre Erregerfrequenz lag folglich bei etwa 24,1 Hertz.
Untersuchungen zeigten, dass die angrenzende Bodenplatte eine störende Resonanz aufwies. Die Fachleute der STS Schwingungstechnik Schuster GmbH berechneten ein maßgeschneidertes Isolierkonzept. Ziel war die Reduktion der übertragenen dynamischen Kräfte um ein Maximum.
Zum Einsatz kamen spezielle zylindrische Gummimetallpuffer mit einer definierten Einfederung von vier Millimetern unter statischer Last. Diese Auslegung senkte die vertikale Eigenfrequenz der gelagerten Maschine auf exakt 7,8 Hertz.
Das resultierende Abstimmungsverhältnis lag bei einem Wert von über drei.
Die physikalische Übertragungsfunktion ergab einen Isolierwirkungsgrad von beachtlichen 91 Prozent. Die Körperschallmessung nach dem Umbau dokumentierte einen Rückgang der Schwinggeschwindigkeit am Fundament von 12,4 auf unkritische 1,1 Millimeter pro Sekunde.
Zusätzlich sank der abgestrahlte Luftschallpegel im Maschinenraum um eindrucksvolle 14 Dezibel. Solche Ergebnisse dokumentieren die Wichtigkeit einer mathematisch korrekten Auslegung.
Versuche mit unberechneten Gummimatten führen in der Praxis häufig zu einer ungewollten Verhärtung des Systems. Die direkte Kooperation mit einem Fachbetrieb eliminiert dieses Risiko vollständig. Die Lebensdauer der Wälzlager des Motors verlängert sich durch den ruhigen Lauf signifikant. Ihre Wartungskosten sinken messbar. Gleichzeitig erfüllen Sie sämtliche gesetzlichen Anforderungen an den Lärmschutz. Die technische Schwingungsisolierung beweist sich somit als essenzieller Faktor im modernen Anlagenbau.
